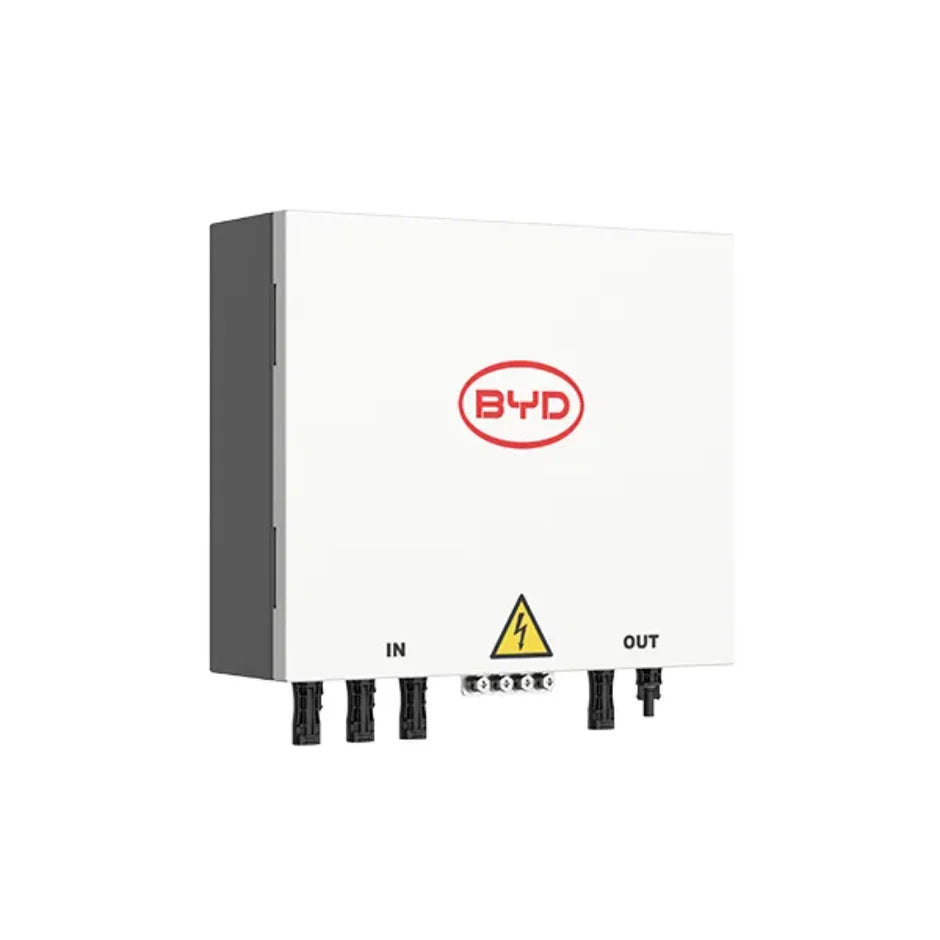

BYD HV Combiner Box Plus (CBH-70 A) – Parallelschaltung für BYD Hochvolt-Batteriespeicher

Die BYD HV Combiner Box Plus (CBH-70 A) ermöglicht die sichere und effiziente Parallelschaltung von bis zu drei BYD Hochvolt-Batteriespeichereinheiten an einen Wechselrichter. Sie dient als zentrale Verbindungseinheit zwischen mehreren Batteriesystemen und sorgt für eine zuverlässige Stromverteilung sowie eine optimierte Integration in moderne Photovoltaik- und Hybridanlagen.

Mit einer maximalen Strombelastbarkeit von 50 A pro Eingang ist die HV Combiner Box Plus sowohl für bewährte BYD Speicherlösungen als auch für die aktuellen Hochvolt-Serien geeignet. Unterstützt werden unter anderem die Speicherreihen BYD HVS, HVM, HVS+, HVM+, HVB und HVE. Dadurch bietet die Combiner Box eine flexible und zukunftssichere Lösung für unterschiedlichste Speicherinstallationen.

Die robuste Bauweise mit IP65-Schutzklasse ermöglicht den zuverlässigen Einsatz in anspruchsvollen Umgebungen. Dank der kompakten Abmessungen lässt sich die Combiner Box platzsparend installieren und eignet sich ideal für professionelle Speicher- und Hybridanlagen.

Hinweis: Die Parallelschaltung ist ausschließlich mit gleichen Batteriemodellen und identischen Kapazitäten zulässig.

Vorteile und Eigenschaften

• Parallelschaltung von bis zu 3 BYD Hochvolt-Batteriespeichern

• Verbindung mehrerer Speichereinheiten mit einem Wechselrichter

• Unterstützt ältere und aktuelle BYD Hochvolt-Speicherserien

• Hohe Strombelastbarkeit mit bis zu 50 A pro Eingang

• Maximaler Ausgangsstrom bis zu 70 A

• Robustes Gehäuse mit IP65-Schutzklasse

• Kompakte Bauweise für eine einfache Integration

• Sichere und effiziente Stromverteilung

• Ideal für größere Photovoltaik- und Hybridanlagen

• Zukunftssichere Erweiterungsmöglichkeit für BYD Speichersysteme

Kompatible BYD Speicherserien

• BYD Battery-Box Premium HVS

• BYD Battery-Box Premium HVM

• BYD Battery-Box Premium HVS+

• BYD Battery-Box Premium HVM+

• BYD Battery-Box Premium HVB

• BYD Battery-Box Premium HVE

Technische Daten

• Modell: BYD HV Combiner Box Plus (CBH-70 A)

• Artikelnummer: BYD 18862533-00

• Maximale DC-Systemspannung: 1000 V

• Maximaler Eingangsstrom pro Anschluss: 50 A

• Maximaler Ausgangsstrom gesamt: 70 A

• Anzahl Eingänge: 3

• Schutzart: IP65

• Abmessungen: 350 × 300 × 115 mm

• Gewicht: ca. 8,0 kg

Die BYD HV Combiner Box Plus ist die ideale Lösung für die Erweiterung und professionelle Integration mehrerer BYD Hochvolt-Speichereinheiten. Sie ermöglicht eine sichere, flexible und leistungsfähige Systemverschaltung und unterstützt moderne Energiespeicherlösungen für private sowie gewerbliche Photovoltaikanlagen.
