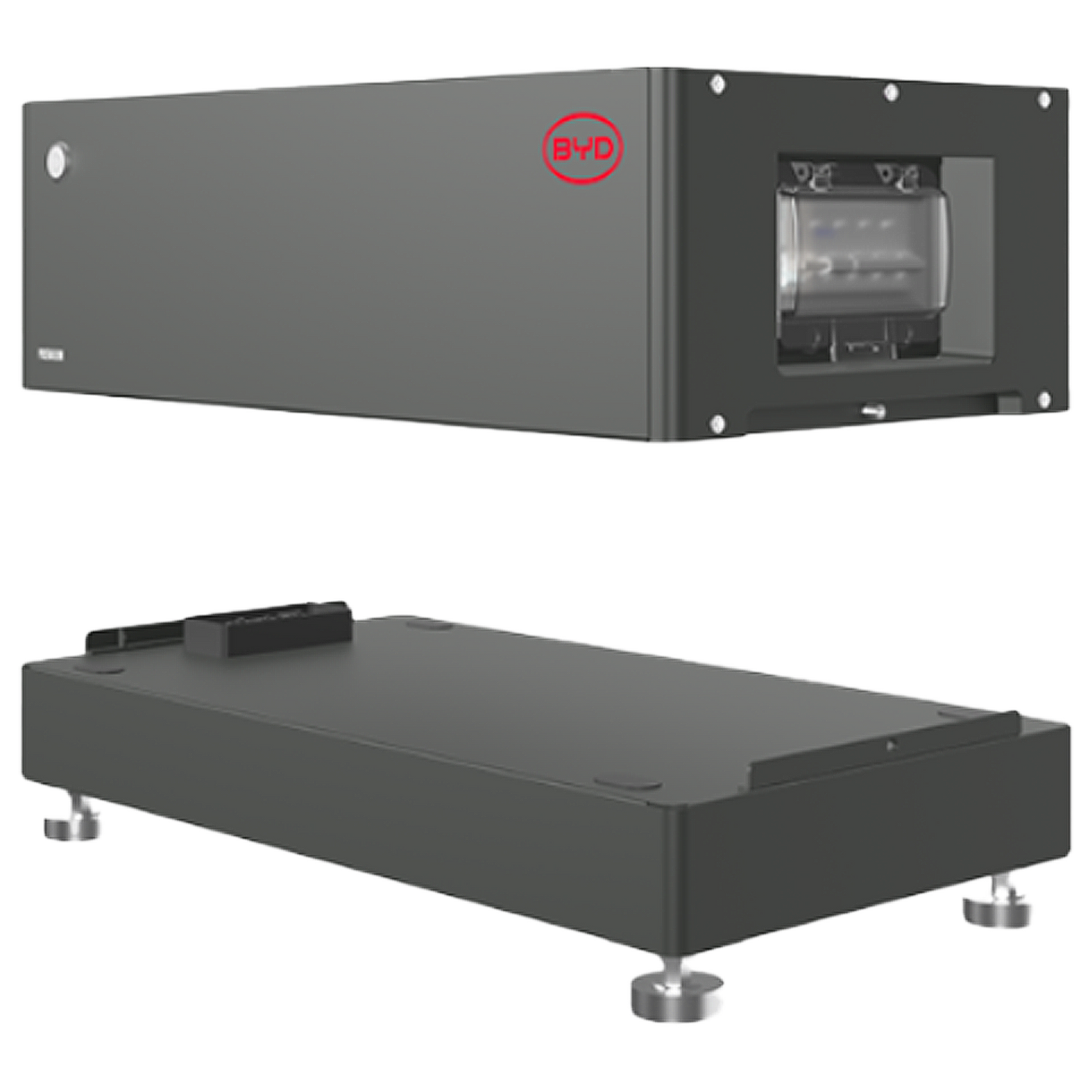

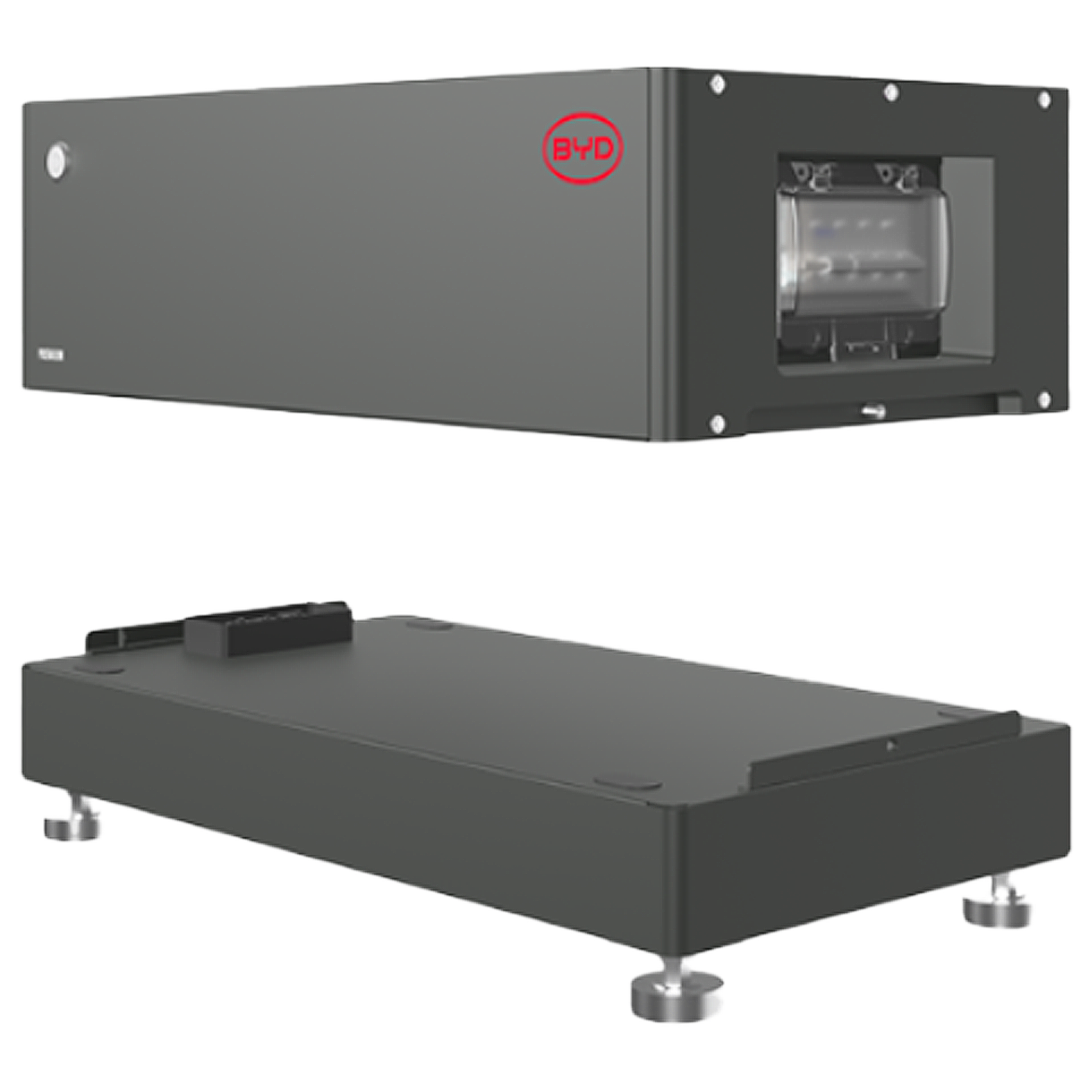

BYD Battery-Box Premium HVS+HVM+/HVB BCU + Base – Steuereinheit und Basiseinheit für Hochvolt-Speichersysteme

Die BYD Battery-Box Premium HVS+/HVM+/HVB BCU + Base ist die zentrale Steuer- und Basiseinheit für moderne BYD Battery-Box Premium HVS+/HVM+/HVB Hochvolt-Batteriespeicher. Sie koordiniert zuverlässig den Betrieb aller angeschlossenen Batteriemodule und sorgt für eine sichere, effiziente und intelligente Systemsteuerung.

Die BCU (Battery Control Unit) übernimmt die Kommunikation zwischen den Batteriemodulen, dem Hybridwechselrichter und dem Energiemanagementsystem. Durch die integrierte Überwachung wichtiger Parameter wie Spannung, Strom und Temperatur gewährleistet sie einen sicheren Betrieb und schützt das Batteriesystem zuverlässig vor Überlastung und thermischen Einflüssen.

Dank der modularen HVB-Systemarchitektur kann der Speicher flexibel erweitert werden. Pro System sind 2 bis 10 Batteriemodule möglich, wodurch Speicherkapazitäten von 5,9 kWh bis 29,6 kWh realisiert werden können. Durch die Parallelschaltung von bis zu drei HVB-Systemen lässt sich die Gesamtkapazität auf bis zu 89,07 kWh erweitern.

Die integrierte Lithium-Eisenphosphat-Technologie (LiFePO₄) ist kobaltfrei und bietet höchste Sicherheitsstandards, eine lange Lebensdauer sowie eine hohe Zyklenfestigkeit. In Kombination mit dem intelligenten Schutzkonzept gegen Über- und Unterspannung, Überstrom sowie Über- und Untertemperatur bietet die HVB BCU maximale Betriebssicherheit.

Die kompakte Bauweise ermöglicht eine einfache Integration in den HVB-Turmaufbau. Die Base dient als stabile Montage- und Verbindungseinheit und gewährleistet eine sichere mechanische sowie elektrische Integration der Batteriemodule.

Vorteile und Eigenschaften

• Zentrale Steuereinheit für BYD Battery-Box Premium HVS+/HVM+/HVB Speichersysteme

• Koordiniert und überwacht den Betrieb aller angeschlossenen Batteriemodule

• Flexible Erweiterung von 2 bis 10 Batteriemodulen pro System

• Speicherkapazitäten von 5,9 kWh bis 29,6 kWh pro System möglich

• Parallelschaltung von bis zu 3 HVB-Systemen mit bis zu 89,07 kWh Gesamtkapazität

• Moderne LiFePO₄-Batterietechnologie (kobaltfrei) für maximale Sicherheit

• Integrierter Schutz gegen Über-/Unterspannung, Überstrom und Übertemperatur

• Kommunikationsschnittstellen über CAN und RS485

• Optimale Integration in Energiemanagementsysteme führender Hersteller

• Unterstützt Backup- und Notstromfunktionen in Kombination mit kompatiblen Hybridwechselrichtern

• Kompakte Bauweise für einfachen Turmaufbau

• Passive Kühlung durch natürliche Konvektion

• Für Innen- und Außeninstallation geeignet

• Bestandteil der bewährten BYD Battery-Box Premium Serie

• 15 Jahre Herstellergarantie

Technische Daten

• Modell: BYD Battery-Box Premium HVS+/HVM+/HVB – BCU + Base

• Batteriezelltechnologie: Lithium-Eisenphosphat (LiFePO₄, kobaltfrei)

• Nennspannung pro Modul: 51,2 V

• Betriebsspannung: 40 – 57,6 V DC

• Nutzbare Kapazität pro Modul: 2,97 kWh

• Anzahl Batteriemodule: 2 bis 10 Module pro System

• Maximale Systemkapazität: 29,6 kWh pro System

• Maximale Erweiterung: Bis zu 3 Systeme parallel (89,07 kWh)

• Lade-/Entladestrom: Max. 50 A

• Spitzenstrom: 98 A (15 Sekunden)

• Entladetiefe (DoD): 95 %

• Kommunikation: CAN / RS485 über BCU

• Überspannungs- und Unterspannungsschutz: Integriert

• Überstromschutz: Integriert

• Temperaturschutz: Integrierter Über- und Untertemperaturschutz

• Schutzart: IP55 im Gesamtsystem

• Kühlung: Passive Kühlung durch natürliche Konvektion

• Abmessungen pro Modul: ca. 691 × 610 × 85 mm

• Gewicht pro Modul: < 30 kg

• Betriebstemperatur: -20 °C bis +50 °C

• Luftfeuchtigkeit: 5–95 % relative Feuchtigkeit (nicht kondensierend)

• Montage: Bodenmontage als Bestandteil des HVS+/HVM+/HVB-Turmaufbaus

• Garantie: 15 Jahre über das Gesamtsystem

Lieferumfang

• 1× BCU (Battery Control Unit) – zentrale Steuereinheit des Systems

• 1× Base – Basiseinheit zur Montage und elektrischen Anbindung

• Verbindungsschienen und Kabelsatz zur Integration der HVB-Batteriemodule

• Montagezubehör inklusive Schrauben und Befestigungselementen

• Installations- und Benutzerhandbuch

Die BYD Battery-Box Premium HVS+/HVM+/HVB BCU + Base bildet das Herzstück eines leistungsfähigen Hochvolt-Speichersystems. Sie ermöglicht eine sichere Steuerung, flexible Erweiterbarkeit und eine intelligente Integration in moderne Photovoltaikanlagen – ideal für private, gewerbliche und anspruchsvolle Energiespeicherlösungen.
